一、設備用途
SHY系列過濾、洗滌、干燥機（又稱罐式三合一），廣泛用于制藥、化工、農藥、食品等行業的固液分離、固體洗滌、固體干燥和固體卸料可實現全過程為封閉的連續操作，是上述行業過濾洗滌干燥選擇設備。
二、設備結構簡介

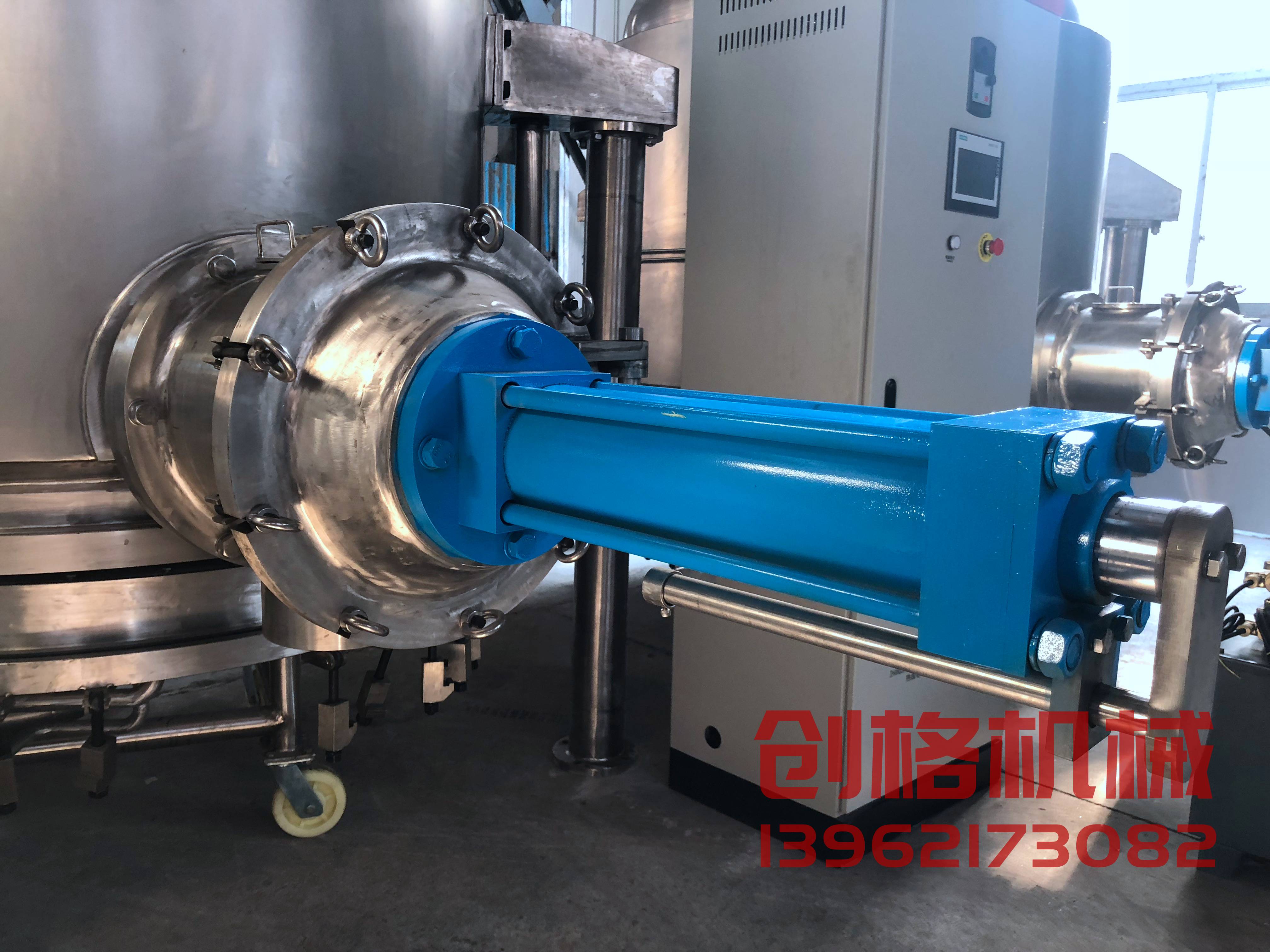

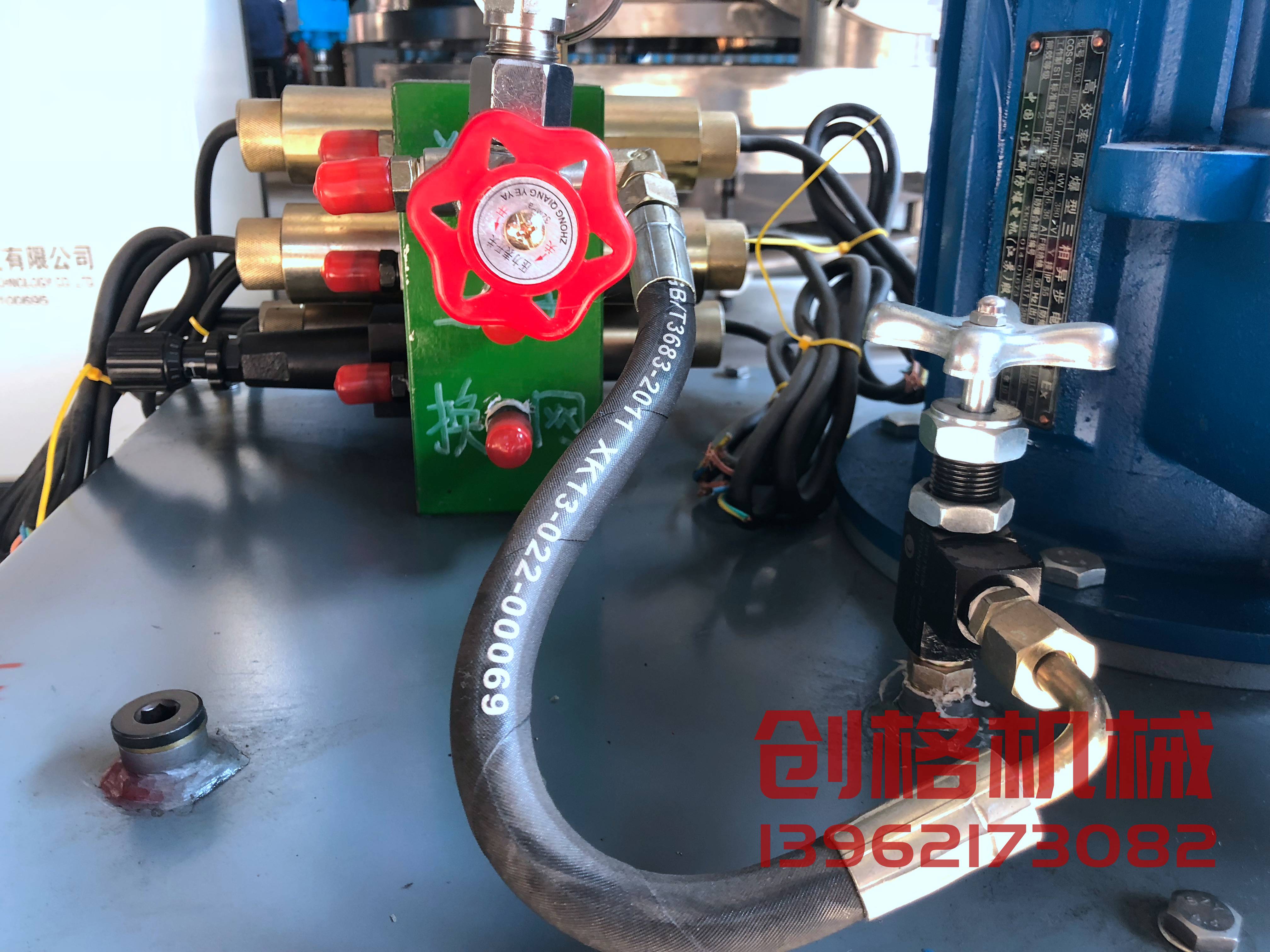

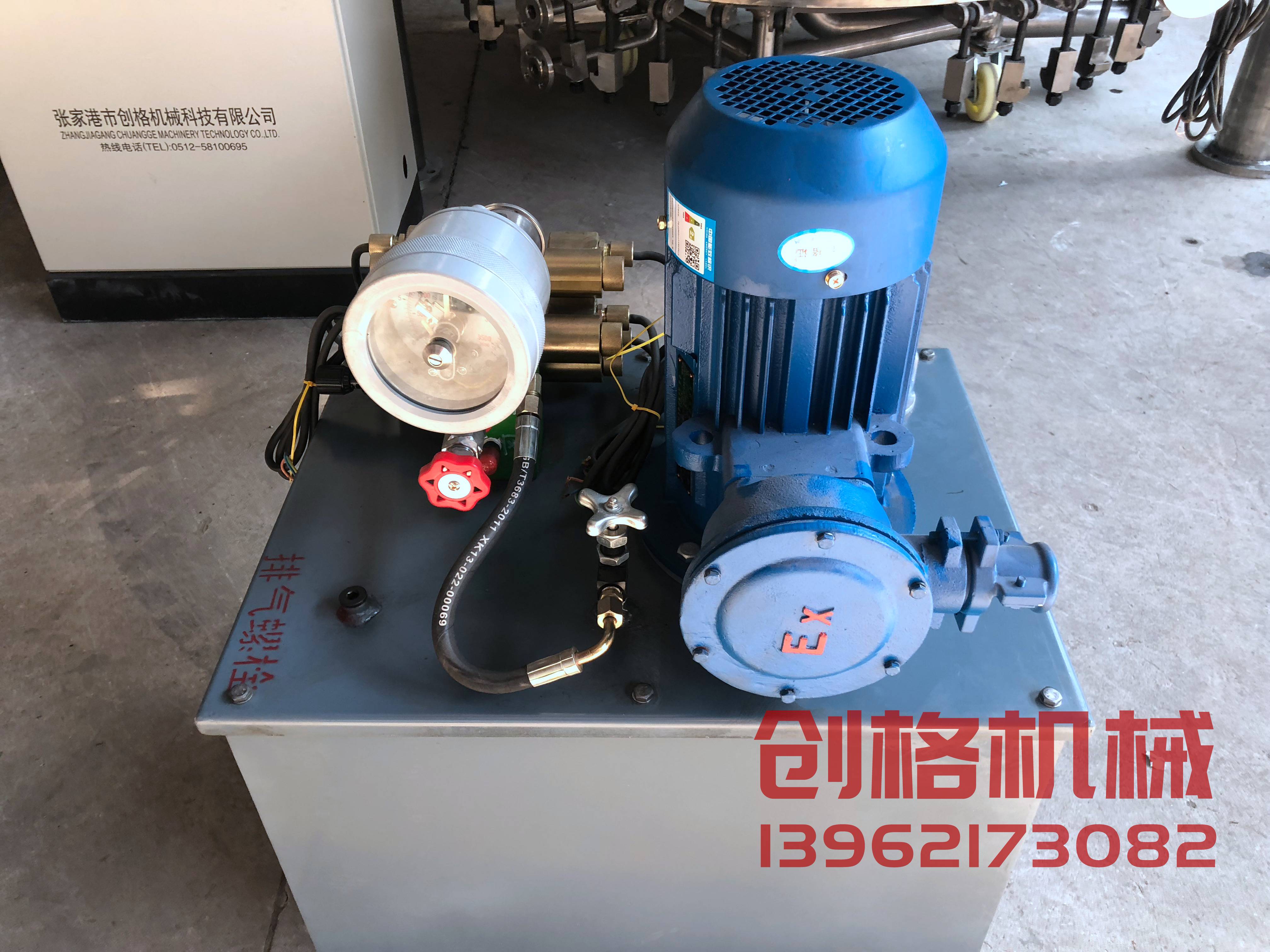

該設備為不銹鋼制立式容器，由罐體裝置、攪拌裝置、軸端密封裝置、升降機構、液壓裝置、罐底座（固定或可拆式）、加熱裝置、傳動機構、過濾裝置、卸料裝置、取樣裝置、洗滌（清洗）滅菌裝置、行程知識裝置、觸摸屏與手動操作控制裝置、液壓泵站、主電控柜（包括變頻器、PLC等），及其它電器附件等部件組成。實現機、電、儀一體化。
三、設備工藝特點
在同一容器內完成過濾、洗滌、干燥全過程連續操作。
1.過濾：在真空狀態下操作，實現固液分離。過濾時濾餅平整，固液分離效果好。
2.洗滌：在容器內側有360°旋轉噴淋裝置，使得清洗（洗滌）液均勻分布于容器內，可實現容器內部清洗和物料槳化洗滌，通過升降槳葉攪拌將濾餅和洗滌液混合，使?jié){狀晶體及濾餅得到充分洗滌。
3.干燥：濾餅被攪拌槳葉逐層刮松，設備加熱裝置均勻?qū)V餅加熱，在真空狀態下用熱氣體對濕物料加熱，加速蒸發，實現干燥目的。
4.卸料：刮松物料，通過攪拌葉推動從罐壁側面出料口自動卸料。
四、設備技術參數及規格
1． 技術參數：.
|
技術參數
|
罐 內
|
夾 套
|
|
工作壓力Mpa
|
-0.1
|
0.35
|
|
工作溫度℃
|
≤90
|
≤130
|
|
介 質
|
物料、氮氣、溶媒
|
熱水（蒸氣）
|
|
材 質
|
304
|
304
|
|
濾布
|
300目
|
注：過濾燒結板及濾布規格：5μm、10μm、15μm、20μm、25μm、30μm、40μm（由用戶工藝選用）
2、設備規格
2.1SHY系列過濾干燥機（工業型）規格：
|
型號
|
機殼內徑mm
|
過濾面積m2
|
容積m3
|
濾餅厚度mm
|
主機功率kw
|
筒體高度mm
|
提升高度mm
|
高度mm
|
|
SHY400
|
400
|
0.12
|
0.06
|
150
|
0.75
|
500
|
150
|
1300
|
|
SHY600
|
600
|
0.28
|
0.22
|
200
|
2.2
|
800
|
200
|
2200
|
|
SHY800
|
800
|
0.5
|
0.46
|
250
|
4.0
|
900
|
250
|
2350
|
|
SHY1000
|
1000
|
0.78
|
0.86
|
250
|
4.0
|
1100
|
250
|
3250
|
|
SHY1200
|
1200
|
1.1
|
1.2
|
300
|
7.5
|
1100
|
300
|
3400
|
|
SHY1400
|
1400
|
1.54
|
1.8
|
400
|
7.5
|
1150
|
400
|
3850
|
|
SHY1600
|
1600
|
2.0
|
2.4
|
400
|
11.0
|
1200
|
400
|
3980
|
|
SHY1800
|
1800
|
2.5
|
3.0
|
400
|
11.0
|
1200
|
400
|
4100
|
|
SHY2000
|
2000
|
3.1
|
4.0
|
450
|
15.0
|
1250
|
450
|
4300
|
|
SHY2200
|
2200
|
3.8
|
4.8
|
450
|
18.5
|
1250
|
450
|
4400
|
|
SHY2400
|
2400
|
4.5
|
5.6
|
450
|
18.5
|
1250
|
450
|
4450
|
|
SHY2600
|
2600
|
5.3
|
6.9
|
450
|
22
|
1300
|
450
|
4580
|
|
SHY2800
|
2800
|
6
|
8
|
500
|
22
|
1300
|
500
|
4660
|
|
SHY3000
|
3000
|
7
|
10
|
500
|
30
|
1400
|
500
|
4760
|
|
SHY3200
|
3200
|
8
|
11
|
500
|
30
|
1400
|
500
|
5000
|
|
SHY3500
|
3500
|
9
|
12
|
500
|
30
|
1400
|
500
|
5200
|
|
SHY3600
|
3600
|
10
|
14
|
500
|
37
|
1400
|
500
|
5350
|
注：其它設備規格可根據用戶工藝要求設計非標準型號
|
